PicoCell-900BST - Дополнительный усилитель мощности GSM-900

Дополнительный усилитель мощности для систем усиления сотового сигнала на базе селективных или широкополосных ретрансляторов сотовой связи GSM-900.
Усилитель PicoCell-900BST применяется исключительно совместно с основным ретранслятором и предназначен для расширения зоны покрытия.

Принцип действия и способ подключения описан ниже:

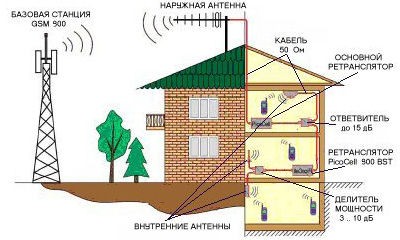

Слабый сигнал от базовой станции принимается наружной направленной антенной, по кабелю поступает на основной ретранслятор, где этот сигнал усиливается до необходимого уровня.
Далее сигнал (полностью или частично, через ответвитель, как показано на рисунке) поступает на ретранслятор PicoCell-900BST, где этот сигнал дополнительно усиливается, поступает на внутреннюю антенну и излучается к абоненту.
При необходимости может быть установлено несколько внутренних антенн, которые подключаются через делители.
В помещении уровень сигнала становится достаточным для работы радиотелефона. В свою очередь, сигналы от сотовых телефонов принимаются внутренней антенной и поступают в PicoCell-900BST, где усиливаются на 30дБ и поступают на основной ретранслятор и, дополнительно усилившись, на внешнюю антенну и излучаются в направлении на базовую станцию сотовой сети.
Одновременно может работать столько радиотелефонов, сколько может обслужить базовая станция. Выходная мощность PicoCell-900BST автоматически ограничивается, что гарантирует минимальный уровень интермодуляционных искажений. При этом сотовый радиотелефон работает в режиме минимальной мощности, необходимой для устойчивой связи, что существенно уменьшает СВЧ-облучение владельцев сотовых телефонов по сравнению с вариантом использования такого телефона без ретранслятора.

параметр	значение
частотный диапазон UpLink	888 – 915 МГц
частотный диапазон DownLink	933 – 960 МГц
максимальное усиление UpLink	30 дБ
максимальное усиление DownLink	30 дБ
максимальная выходная мощность UpLink	0,3 мВт (-5 дБм)
максимальная выходная мощность DownLink	1Вт (30 дБм)
регулировка усиления	с шагом 1 дБ
источник питания	220В
тип высокочастотных коннекторов	N розетка (мама)
габариты	187 х 195 х 70 мм.
вес	2 кг
