Connect Street

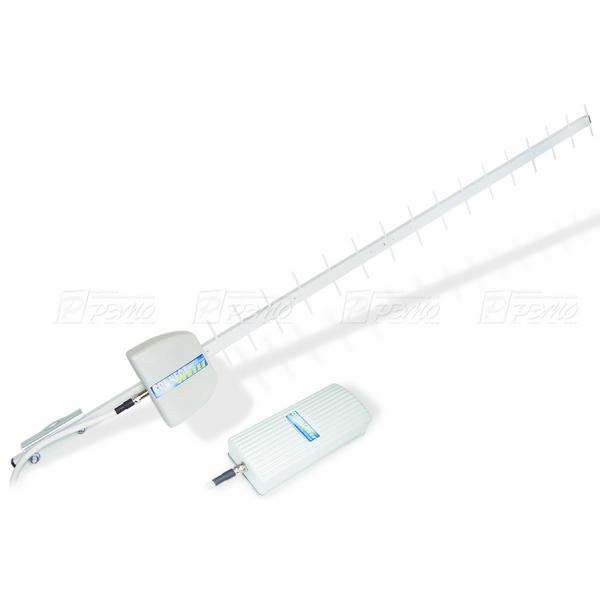

Connect Street состоит из двух основных узлов: внешней направленной антенны типа «волновой канал» и универсального резонаторного блока-съемника, располагаемого внутри помещения.

Соединение антенны и блока-съемника осуществляется с помощью коаксиального кабеля, имеющего очень низкие потери на рабочих частотах 3G сетей. Модем вставляется в держатель, аналогичный держателю Connect 2.0, и с помощью кабеля подключается к USB-порту вашего компьютера, ноутбука или планшета. Держатель помещается в блок-съемник, что и обеспечивает передачу ВЧ-сигнала от модема к антенне и обратно.

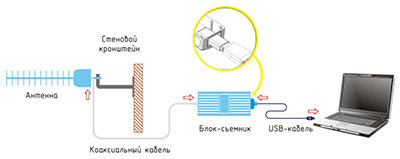

Схема подключения Connect Street:

параметр	значение
Диапазон рабочих частот, МГц:	1800-2200
Поддерживаемые стандарты связи:	UMTS-2100 (HSUPA/HSDPA/WCDMA), GSM-1800/1900 (GPRS/EDGE)
Коэффициент усиления, dBi:	15-17
Длина коаксиального кабеля, м.:	8
Длина USB кабеля, м.:	1.8-3 (зависит от комплектации)
Габаритные размеры антенны (без кабеля и узла крепления), мм.:	1100х100х50
Габаритные размеры блока-съёмника (без кабеля), мм.:	155х70х40
Масса, гр.:	не более 800
Габаритные размеры в упаковке, мм.:	550х170х50

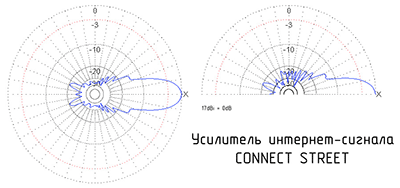

Диаграмма направленности в обоих плоскостях:

Внешний вид упаковки Connect Street:

Connect Street имеет несколько интересных конструкторских решений, позволяющих сделать эксплуатацию антенны более комфортной. Например:

- Антенна выполнена из легких алюминиевых сплавов с нанесением специального полимерного покрытия, что делает конструкцию не только легкой, но и чрезвычайно стойкой к атмосферным воздействиям.
- Траверса антенны сделана разрезной, что позволяет удобно транспортировать антенну в компактной упаковке. Это положительно отличает «Connect Street» от иных предложений на рынке.
- Размещение держателя в блоке-съемнике не требует инструментов, что позволяет в любое время извлечь модем без каких-либо усилий.
- Конструкция блока-съемника позволяет его разместить не только на столе или подоконнике, но и повесить на стену.
- Узел крепления позволяет установить «Connect Street» не только на кронштейн, идущий в комплекте, но и на любые имеющиеся мачты диаметром до 50мм.
